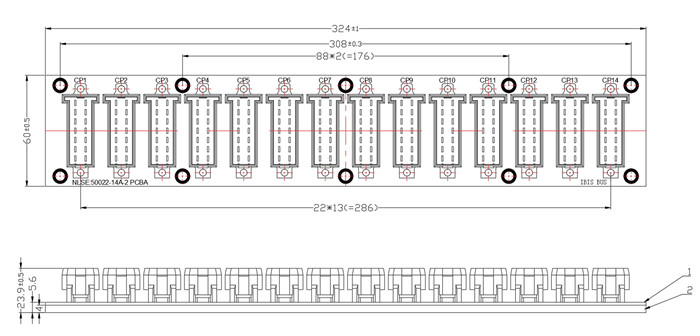

14 個板端連接器（TE963357-3）

電路板上固定14 個板端連接器，內部電路將實現14 連接器的PIN1 實現導通；PIN2 實現

導通......PIN14 實現導通，另外電路板上將有至少4 個固定孔用于安裝

技術要求：

1.工作電壓范圍：9-36V,端子塊任何位置的溫升均不允許超過45K。

2.海拔：≤2500m，修正系數符合GB/T25119-2010要求；

3.過電壓等級：GB/T21413.1-2018規定的OV3；

4.污染等級：GB/T21413.1-2018規定的PD3；

5.振動：GB/T 21563-2018規定的1類B級（機車車載設備適用）；

6.沖擊：GB/T 21563-2018規定的1類B級（機車車載設備適用）；

7.防護等級：不低于GB4208-2017規定的IP20（適用于連接器插合以后）。

8.工作溫度范圍：-40℃～85℃，貯存溫度范圍：-40℃～90℃,氣壓：70kPa～106kPa，相對濕度：≤95%；

9.產品滿足Reach標準，阻燃等級UL94-HB；
